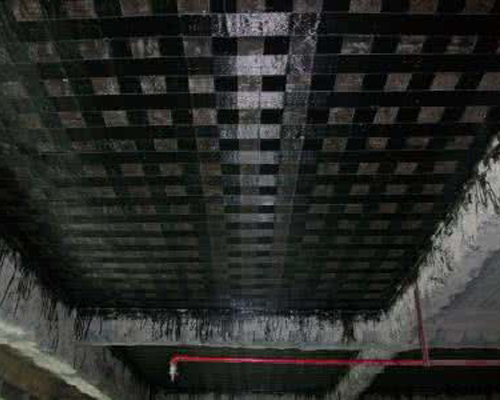

随着建筑业的发展，对混凝土结构加固的重要性也日益突出。旧有建筑存在承载力不足或使用功能改变等状况，因此必须对混凝土加固效果及影响结构加固的因素作深入研究。今日，小编先来聊一聊---碳纤维加固梁的破坏形态。国内外大量试验结果表明，西安碳纤维加固梁的破坏形态有以下几种：

超筋破坏：当原结构配筋量很高或碳纤维加固过量，构件受力后在受拉钢筋达到屈服前（或刚过屈服不久时），受压区混凝土先压坏。此时CFRP复合材的应力仅达到设计强度的1/10左右，其强度远未得到充分发挥，加固的经济效益低，且破坏时显脆性性质，应予以避免。用限制相对受压区高度ξbf和CFRP的加固量来控制。

适筋破坏1：当原结构配筋量适中，采用CFRP加固补强后，结构受拉区钢筋先屈服，然后中和轴上升，裂缝开展，受压区高度变小，然后受压区混凝土压坏，而此时CFRP的拉应力较高，但未达到设计强度和容许应变。

适筋破坏2：当原结构配筋量较少且CFRP片材配置量也较少时，梁受弯开裂后裂缝条数较少，裂缝间距较长，而受拉区混凝土应变集中反应在某一两条裂缝时，当受拉钢筋屈服后，CFRP应力很快达到设计应力fcf和容许应变[εcf]，继而超过fcf且相应应变达到极限拉应变拉断，而此时受压区混凝土尚未压坏，它类似于少肠梁的破坏形态。

混凝土保护层剪切受拉剥离破坏：混凝土简支梁在梁底粘碳纤维加固时，靠近支座处的碳纤维片材端部，平行于梁底平面处的混凝土层、胶层和碳纤维层中，剪应力ζ和正应力σ（剥离应力）有明显的应力集中。粘结破坏：当粘贴碳纤维片材施工不当、锚固长度不足或粘胶材料强度太低时，会出现胶层的粘结失败，导致CFRP与混凝土基层间的粘结剥离，使CFRP的高强度性能得不到充分发挥而发生粘结破坏，此种西安碳纤维加固梁破坏呈脆性性质。
